フッ素樹脂被覆カートリッジヒーター

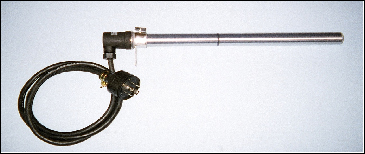

| ■■説明・特徴（KS） |  |
| ●金属イオンの混入を嫌うメッキ液の加熱・保温、酸性溶液・アルカリ性溶液の加熱・保温。 ●耐食性溶液の加熱・保温、海水・温泉の加熱・保温 ※ 超音波洗浄槽でのご使用は問題有りません。 ●当社規格、耐電圧3000Ｖ検査に合格した製品（フッ素樹脂コーティング製品では1000Ｖ）フッ素樹脂がヒーターに密着加工されている為、熱伝導率が良好である。 ●金属イオンの混入が起こらない。 ●耐薬品性・耐熱性・非粘着性の特性を充分生かしたヒーターです。 ●タンク・槽を加工せずそのままフックを利用し取り付けて下さい。 |
 |
■■種類
| 形式 | 電気仕様 | 規格寸法 | 使用温度 | ||||
| 電圧（Ｖ） | 電力（KW） | 相数（Ｐ） | 外径A（φ） | 首下寸法（B） | 発熱寸法（C) | ||
| KS-2053 | 200/220 | 0.5 | 3（4P) | 36 | 460 | 250 | 80℃ |
| KS-213 | 200/220 | 1.0 | 3（4P) | 36 | 560 | 300 | 80℃ |
| KS-2153 | 200/220 | 1.5 | 3（4P) | 36 | 710 | 500 | 80℃ |
| KS-223 | 200/220 | 2.0 | 3（4P) | 36 | 760 | 600 | 80℃ |
| KS-233 | 200/220 | 3.0 | 3（4P) | 36 | 1000 | 800 | 80℃ |

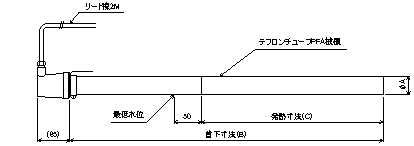

■■図面
※ ヒーターの表面積を大きくとる為にヒーター径・全長・発熱部を長くする事も可能です。
＜特注品＞
〇 特殊電圧（例：100・110・200・220・400・440V等）単相・3相も製作可能です。
〇 特殊サイズ（φ12・14・16・18・20・22・25・30・49等）の製作可能です。
〇 センサー内臓品も製作可能です。
＜使用上の注意＞ 空焼き厳禁
〇 ヒーター水位線より上部に液が入っているように使用して下さい。
〇 ヒーターを取り出す場合は電源を切り10分間以上たち冷めたのを確認してから取り出して下さい。
《お願い》
使用温度が高い場合は別途設計させて頂きます。

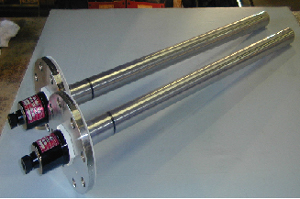

| ■■説明・特徴（KSD）φ４９ | |
| ●一般標準タイプのヒーター同様、スエージング加工する事により、シース内部のマグネシアが発熱線と一体化され熱伝導と絶縁・耐圧を高め堅牢で耐久力のあるヒーターです。 ●太さφ12→φ49 長さ→4000Lまで製作可能です ●従来のフッ素樹脂ヒーターは、フランジ取付ネジと一体化の為、締付トルク負荷により成型ネジのネジ切れ破損の原因になりかねない為に改良しました。構造はヒーター部とネジ部を分離したセパレートタイプとし、材質をフッ素樹脂に2吋のテーパーネジによるシール効果と、ヒーター部に対する内部圧力によるシール効果又、トルクによる破損もなく、液漏れ等の心配もありません。 ☆実用新案登録認定済ー1854223号 |
 |
■■種類
| 形 式 | 容 量 | 全 長 | 発熱部 | 外径 |
| KSD-2310 | 200V 3P 1KW | 400 | 300 | φ50 |
| KSD-2320 | 200V 3P 2KW | 700 | 600 | φ50 |
| KSD-2330 | 200V 3P 3KW | 1000 | 900 | φ50 |
| KSD-2340 | 200V 3P 4KW | 1500 | 1400 | φ50 |
| KSD-2350 | 200V 3P 5KW | 1800 | 1700 | φ50 |

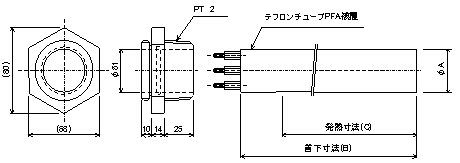

■■図面
【用 途】
＊弱アルカリ性・弱酸性薬品の加熱・保温
＊エッチング液の加熱・保温
＊塩酸・硫酸等有機溶剤の加熱・保温
【注意】
＊フッ素樹脂被覆は万能ではありません。
＊ハロゲン液等にはむいておりません。
その場合は当社技術者打合せの上
他の超合金をお勧め致します。
