カートリッジヒーター（L型）
| ■■説明・特徴 |  |
| ●スエージング加工を施したヒーター内部はコンクリート状に硬く、曲げ加工してもニクロム線の断線・絶縁不良等の事故は考えられません。この様に安全性に富んだヒーターにフッ素樹脂被覆を施し先端部にはフッ素樹脂溶融加工で作り上げた完成されたヒーターです。 ●本ヒーターは最長4000Lまで制作出来ます。又曲げ加工についてもL型・U型・Z型等色々出来ます。発熱部の指定により自由に設計する事が可能です。製作上無理のない設計をして下さい。 ●超音波槽の使用にも問題ありません。 |
 |
■■種類
| 形 式 | 電圧 | 相数 | 容量 | 高さ | 底辺 | 外径 | 発熱長 | ワット密度 |
| （V） | （P) | （KW) | （H) | （L) | （φ） | （L+有効発熱） | （W/ｃ㎡） | |
| TL25-1005 | 100/200 | 2 | 0.5 | 470 | 320 | 25 | 400 | 1.6 |
| TL25-1010 | 100/200 | 2 | 1 | 470 | 320 | 25 | 500 | 2.6 |
| TL25-1015 | 100/200 | 2 | 1.5 | 600 | 520 | 25 | 700 | 2.7 |
| TL25-1020 | 100/200 | 2 | 2 | 760 | 520 | 25 | 900 | 2.8 |
| TL25-1030 | 100/200 | 2 | 3 | 950 | 650 | 25 | 1350 | 2.8 |
| TL25-1040 | 100/200 | 2 | 4 | 950 | 720 | 25 | 1770 | 2.9 |
| TL25-2305 | 200 | 3（4） | 0.5 | 470 | 320 | 25 | 400 | 1.6 |
| TL25-2310 | 200 | 3（4） | 1 | 470 | 320 | 25 | 500 | 2.6 |
| TL25-2315 | 200 | 3（4） | 1.5 | 600 | 520 | 25 | 700 | 2.7 |
| TL25-2320 | 200 | 3（4） | 2 | 760 | 520 | 25 | 900 | 2.8 |
| TL30-1005 | 100/200 | 2 | 0.5 | 420 | 320 | 30 | 350 | 1.6 |
| TL30-1010 | 100/200 | 2 | 1 | 420 | 320 | 30 | 350 | 2.6 |
| TL30-1015 | 100/200 | 2 | 1.5 | 550 | 320 | 30 | 600 | 2.6 |
| TL30-1020 | 100/200 | 2 | 2 | 600 | 360 | 30 | 750 | 2.8 |
| TL30-1030 | 100/200 | 2 | 3 | 870 | 520 | 30 | 1200 | 2.6 |
| TL30-1040 | 100/200 | 2 | 4 | 950 | 800 | 30 | 1450 | 2.9 |
| TL30-1050 | 100/200 | 2 | 5 | 1200 | 920 | 30 | 1800 | 2.9 |
| TL30-2305 | 200 | 3（4） | 0.5 | 420 | 320 | 30 | 350 | 1.6 |
| TL30-2310 | 200 | 3（4） | 1 | 420 | 320 | 30 | 350 | 2.6 |
| TL30-2315 | 200 | 3（4） | 1.5 | 550 | 320 | 30 | 600 | 2.6 |
| TL30-2320 | 200 | 3（4） | 2 | 600 | 360 | 30 | 750 | 2.8 |
| TL30-2330 | 200 | 3（4） | 3 | 870 | 520 | 30 | 1200 | 2.6 |
| TL30-2340 | 200 | 3（4） | 4 | 950 | 800 | 30 | 1450 | 2.9 |
| TL30-2350 | 200 | 3（4） | 5 | 1200 | 920 | 30 | 1800 | 2.9 |

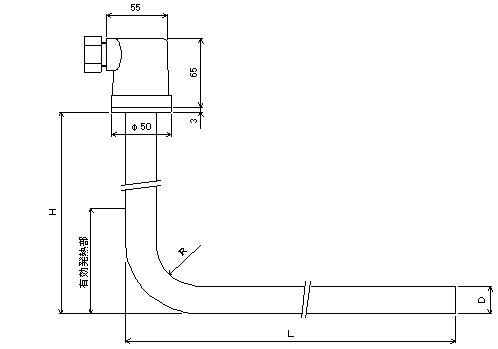

■■図面
特注品
●カタログ以外の異電圧・容量も製作できます。
●ヒーター径・ヒーター長の特殊サイズも製作可能です。
●ヒーター材質は、特殊合金でも製作可能です。
※水位は必ずヒーター水位線が隠れる様にして下さい。
※取り付けフックにて取り付けて下さい。
